產品詳情

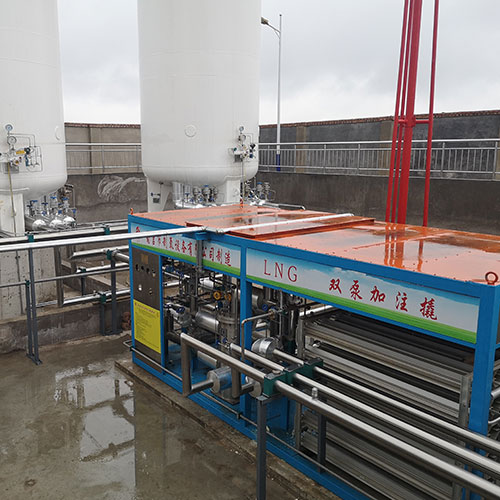

LNG汽車加氣站（應用於城市公交、省際大巴和貨運重卡等加注LNG）
工藝流程：
由LNG槽車或集裝箱罐車運送來的液化天然氣，通過卸車增壓氣化器將運輸車內的液體加壓，卸至LNG儲罐儲存，卸車不影響加注，也可以利用低溫潛液泵直接卸車。加液時，利用儲罐增壓係統，將儲罐的壓力提高，利用壓差將LNG壓出。LNG通過低溫潛液泵加壓到1.0MPa以上，經過加液機給汽車加氣。
本係統包括四個工作模式：卸車模式，調壓調飽和模式，預冷和加注模式，安全泄壓模式。

主要設備：
LNG儲罐、多功能增壓氣化器、EAG加熱器、LNG低溫潛液泵撬、加液機、PLC控製係統、安全係統及其他輔助設備。
●LNG儲罐為低溫真空絕熱容器，單罐水容積通常為20-60m3，一級站儲罐總容積≤180m³，二級站儲罐總容積≤120m³，三級站儲罐總容積≤60m³。
●LNG低溫增壓泵多為潛液泵，用於將LNG加壓到1.0MPa以上後，送至LNG加氣機。
●多功能增壓氣化器：空溫翅片管形式，多功能集於一體，具有卸車增壓、儲罐增壓、EAG和BOG增熱功能。
●LNG加氣機包括低溫質量流量計、加注槍、回氣槍、閥門等附件以及加注麵板，實現方便的人機對話模式，整體具有防爆認證。
●PLC控製係統將液位、壓力、溫度、泄露報警、流量等所有信號集中監控，與前揣緊急切斷閥連鎖，保證安全用氣。
●低溫管道采用真空絕熱管或耐低溫保溫材料保冷，外型美觀，吸熱量小。
